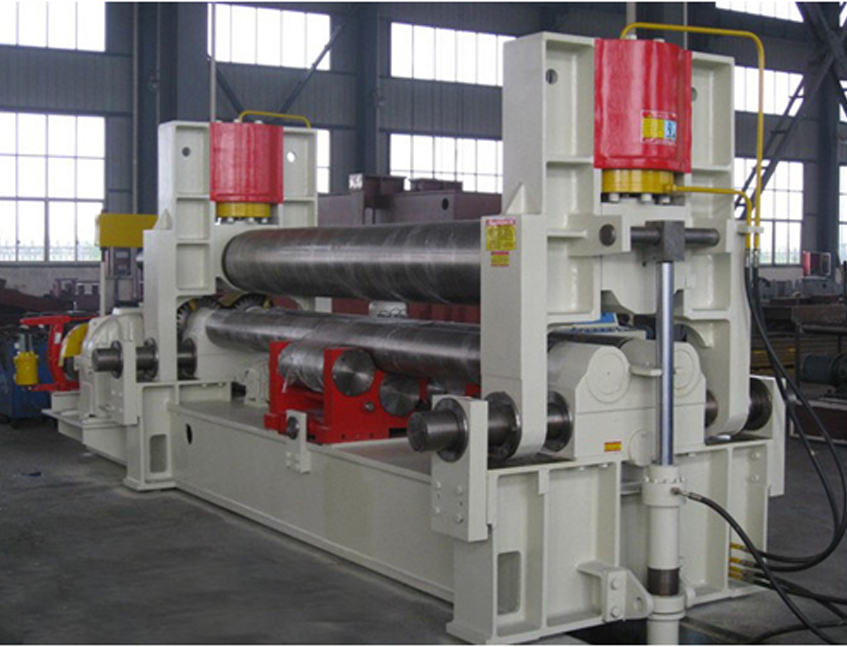

W11SNC系列萬能式三輥卷板機
W11SNC萬能式三輥卷板機是一種雙夾板彎板機。上輥為液壓驅動。上輥可水平和垂直調節，兩個下輥是固定的。所有合金鋼輥均經過感應淬火和熱處理。經過感應淬火處理后，所有的輥都將被研磨和拋光。
特征
▲電子并行控制系統
▲壓路機同步和平衡控制完全電子控制
▲上羅拉液壓驅動，可垂直和水平調節。
▲滑動區域的減摩材料
▲滾輪瞬時剎車，安全性高
▲反轉側液壓驅動
▲移動控制面板站，低壓控制
上輥
▲材質：42CrMo
▲處理：熱精煉，鍛造
▲硬度：HB260-300
下輥和水平移動裝置
▲處理：熱精煉，鍛造
▲硬度：HB260-300
下滾子滑動軸承采用SF-1自潤滑材料。
水平移動裝置由水平運動電機，蝸輪蝸桿箱組成；
托輥裝置
▲由螺桿裝置，傾斜裝置和托輥組成
▲可以根據不同的板厚上下調節
▲材質：45＃鋼
▲處理：熱精煉，鍛造
驅動裝置
它由主電機，皮帶，齒輪減速箱，電力和制動裝置組成。
液壓單元
▲Zui大壓力：19.5MPa
▲閥門品牌：YUKEN
▲溢流閥提供保護
控制單元
▲PLC：歐姆龍
▲彩色觸摸屏
▲各種聯鎖
▲不同種類的斷路器/熱繼電器，保護整個系統免受過電影響
▲限位開關可控制水平/垂直移動等移動行程。
▲移動控制按鈕
反轉面
▲液壓驅動
▲反轉側的反轉和重新定位分別設置了上下限開關作為端子保護。
▲其他動作只有在反轉側完全重新定位后才能操作。
倒車由滑動枕和倒車缸組成。它將被驅動翻轉，以便可以取出細化的圓形工件。
錐形彎曲
W11SNC系列萬能板彎曲機可借助圓錐形彎曲裝置彎曲圓錐形材料。
錐形裝置可以躺下，這樣您就可以將整個長度彎曲成圓柱形狀。
W11s
| Specification | Rolling thickness(mm) | Pre-bending Thickness(mm) | Rolling Width(mm) | Diameter of upper roller(mm) | Main power(Kw) |
| W11SNC-12x2000 | 12 | 10 | 2000 | 250 | 5.5 |
| W11SNC-16x2000 | 16 | 12 | 2000 | 255 | 7.5 |
| W11SNC-16x2500 | 16 | 12 | 2500 | 300 | 15 |
| W11SNC-20x3000 | 20 | 16 | 3000 | 375 | 18.5 |
| W11SNC-25x2500 | 25 | 20 | 2500 | 380 | 22 |
| W11SNC-30x2500 | 30 | 25 | 2500 | 410 | 30 |
| W11SNC-30x3000 | 30 | 25 | 3000 | 450 | 37 |
| W11SNC-35x2500 | 35 | 30 | 2500 | 460 | 37 |
| W11SNC-35x3000 | 35 | 30 | 3000 | 510 | 45 |
| W11SNC-40x2500 | 40 | 35 | 2500 | 500 | 45 |
| W11SNC-40x3000 | 40 | 35 | 3000 | 540 | 45 |
| W11SNC-40x4000 | 40 | 32 | 4000 | 610 | 55 |
| W11SNC-45x3000 | 45 | 40 | 3000 | 590 | 55 |
| W11SNC-50x4000 | 50 | 45 | 4000 | 700 | 55 |
| W11SNC-55x3000 | 55 | 45 | 3000 | 620 | 55 |
| W11SNC-60x3000 | 60 | 55 | 3000 | 650 | 75 |
| W11SNC-60x4000 | 60 | 50 | 4000 | 780 | 75 |
| W11SNC-70x3000 | 70 | 60 | 3000 | 710 | 90 |
| W11SNC-75x3000 | 75 | 65 | 3000 | 740 | 90 |
| W11SNC-80x3000 | 80 | 75 | 3000 | 760 | 60 |
| W11SNC-80x4000 | 80 | 70 | 4000 | 860 | 90 |
| W11SNC-90x4000 | 90 | 80 | 4000 | 790 | 110 |
| W11SNC-100x3000 | 100 | 90 | 3000 | 820 | 110 |
| W11SNC-120x3000 | 120 | 100 | 3000 | 860 | 110 |
| W11SNC-160x3000 | 160 | 120 | 3000 | 1080 | 2x75 |
