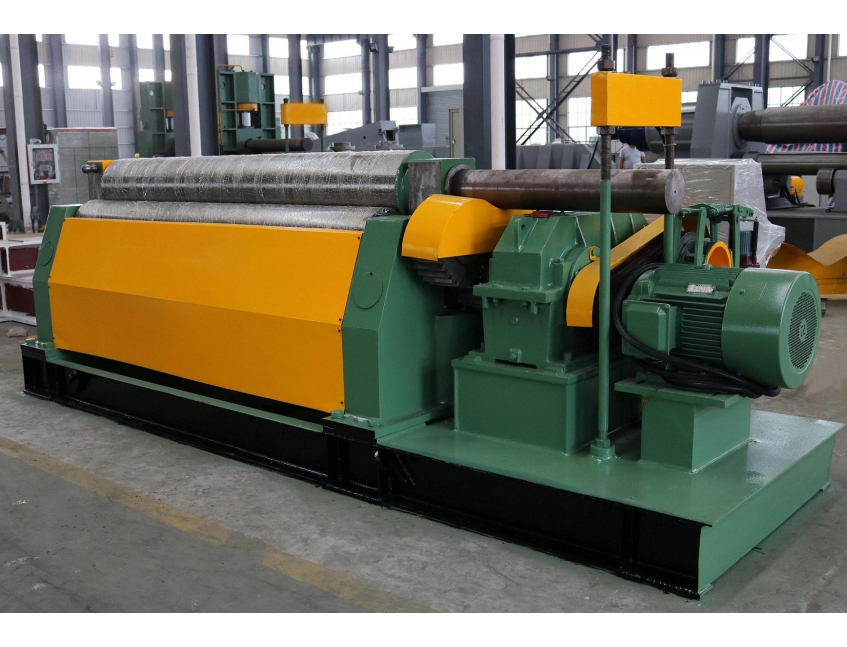

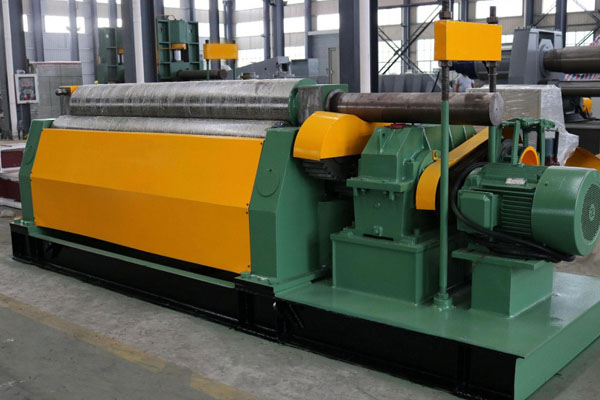

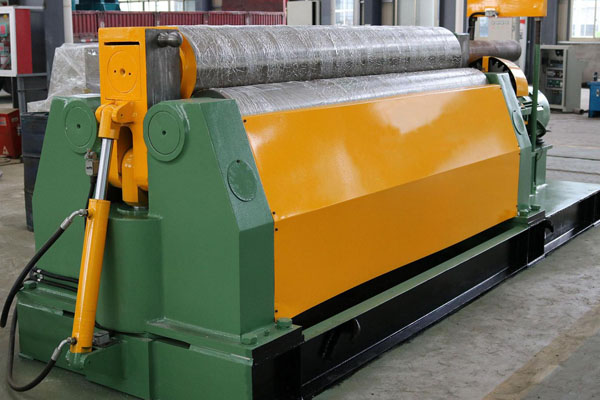

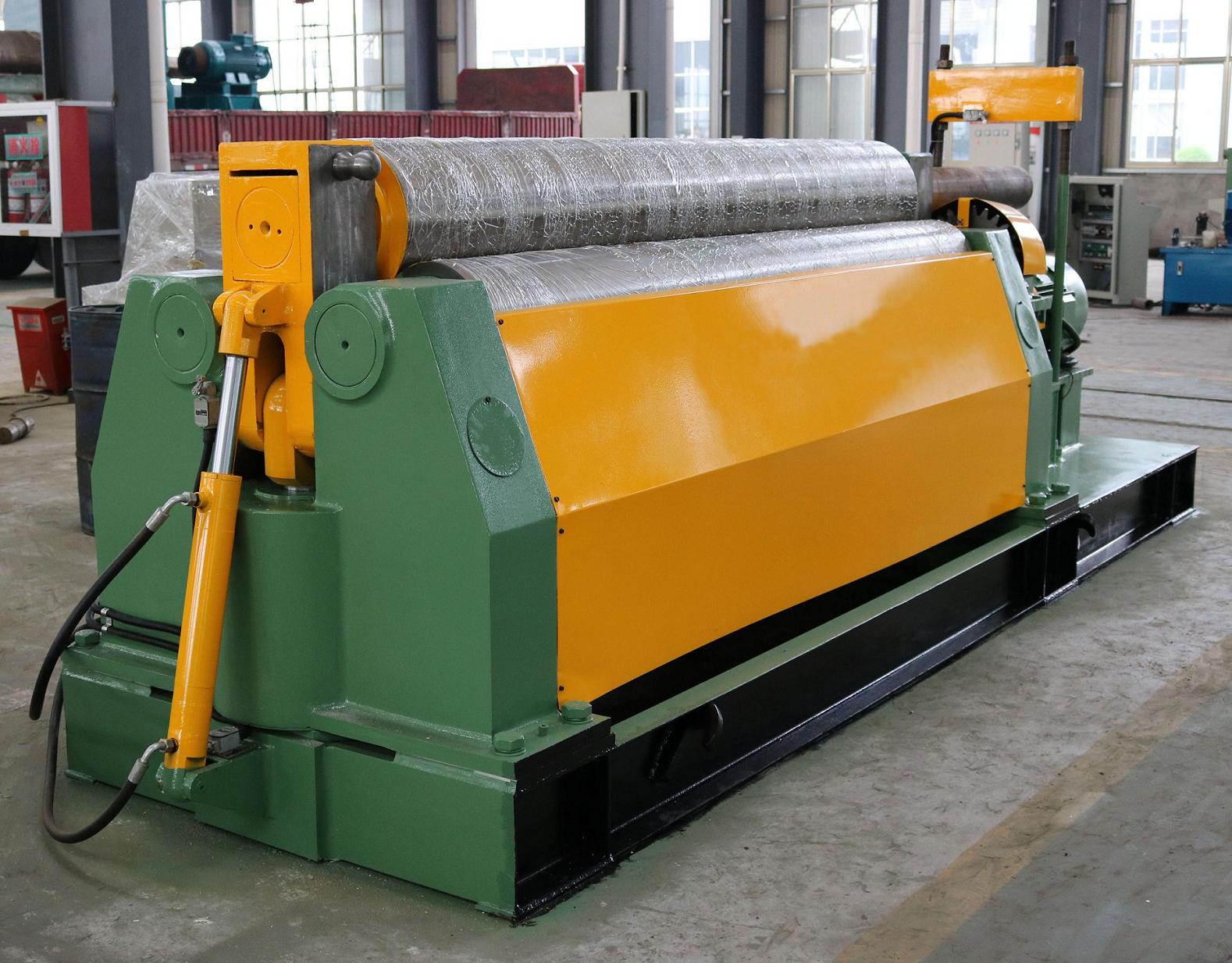

W11-20x3000 對稱式三輥卷板機
三輥卷板機有機械式和液壓式兩種：機械式三輥卷板機分為機械三輥對稱式卷板機和機械三輥非對稱式卷板機。可將金屬板材卷成圓形、弧形和一定范圍內的錐形工件。
對稱式三輥卷板機性能特點：
該機結構型式為三輥對稱式，上輥在兩下輥中央對稱位置作垂直升降運動，通過絲桿絲母蝸桿傳動獲得，兩下輥?zhàn)餍D(zhuǎn)運動，由電機帶動。通過減速機的輸出齒輪與下輥齒輪嚙合，為卷制板材提供扭矩。
該機缺點是板材端部需借助其它設備進行預彎。
.jpg)
| W11-20x3000 |
Zui高 軋制厚度 | 20mm |
Zui高 軋制寬度 | 3000mm |
Zui小 滿載時的軋制直徑 | 900mm |
屈服極限 | 245MPa |
上輥直徑 | 360mm |
下輥直徑 | 260mm |
下羅拉之間的中心距離 | 480mm |
主電機功率 | 22KW |
變速馬達功率 | 7.5KW |
